Высокочастотный трубопрокатный стан ERWЗадача состоит в том, чтобы подать в станок стальную полосу определенной спецификации, свернуть ее в трубную заготовку с помощью формовочного ролика, а затем, используя высокочастотный эффект близости и поверхностный эффект, быстро нагреть кромку трубы до температуры сварки, после чего прижать экструзионным роликом и завершить сварку под действием силы экструзии, а затем стальную трубу требуемой спецификации охладить, откалибровать и грубо выпрямить.
Высокочастотные трубопрокатные станки широко используются в строительстве, нефтегазотранспорте, электроэнергетике, химической промышленности, транспортной отрасли и других отраслях. К качеству труб предъявляются очень высокие требования к материалам, поэтому выбор оптимального комплекта трубопрокатного оборудования имеет особое значение. Компания ZTZG, благодаря многолетнему опыту технических исследований и разработок, а также профессиональной команде, готова вам помочь!

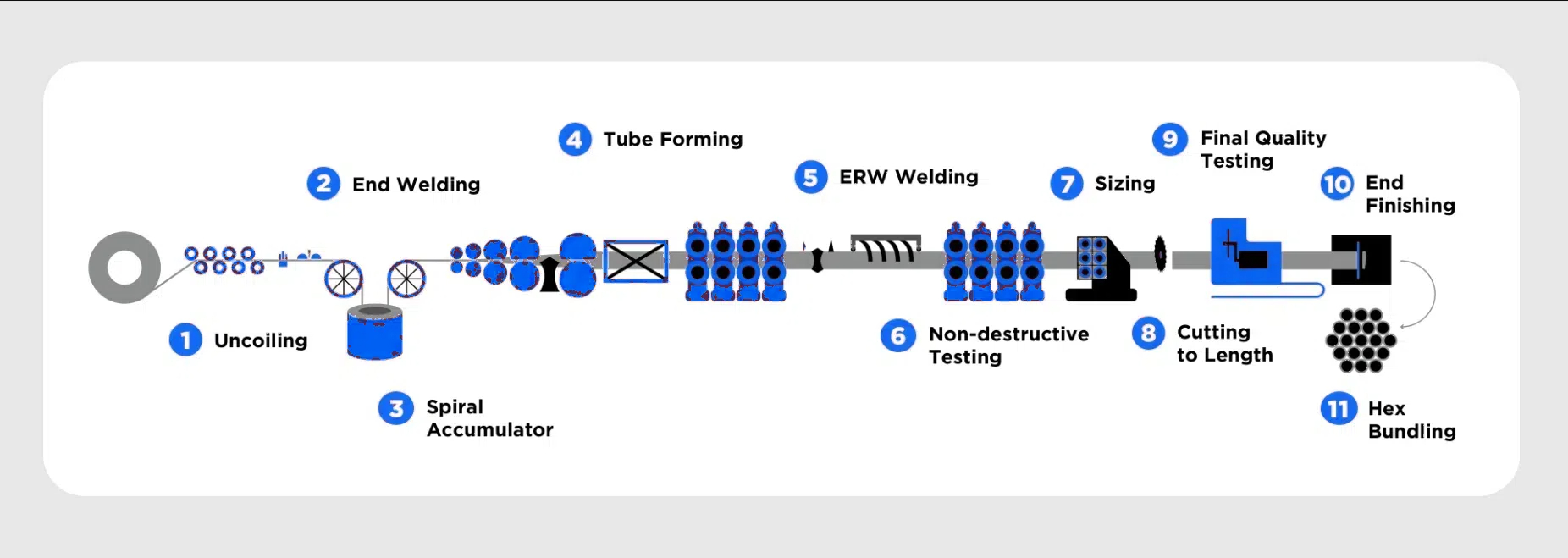

Техническая схема:
Прокрутка вверх → Разматывание → Сдвиг и сварка → Спиральный аккумулятор → Формирование → Высокочастотная индукционная сварка → Удаление наружных заусенцев → Охлаждение → Размер → Летающая пила → Выйти из таблицы → Проверка → Упаковка → Склад.
Технические характеристики прокатного стана для производства сварных труб ERW от компании ZTZTG, предлагаемого к продаже:
| Модель | Круглая труба mm | Квадратная труба mm | Толщина mm | Рабочая скорость м/мин |
|---|---|---|---|---|
| ВПВ20 | Ф8-Ф20 | 6x6-15x15 | 0,3-1,5 | 120 |
| ERW32 | Ф10-Ф32 | 10x10-25x25 | 0,5-2,0 | 120 |
| ERW50 | Ф20-Ф50 | 15x15-40x40 | 0,8-3,0 | 120 |
| ВПВ76 | Ф32-Ф76 | 25x25-60x60 | 1.2-4.0 | 120 |
| ERW89 | Ф42-Ф89 | 35x35-70x70 | 1.5-4.5 | 110 |
| ERW114 | Ф48-Ф114 | 40x40-90x90 | 1.5-4.5 | 65 |
| ERW140 | Ф60-Ф140 | 50x50-110x110 | 2.0-5.0 | 60 |
| ERW165 | Ф76-Ф165 | 60x60-130x130 | 2.0-6.0 | 50 |
| ERW219 | Ф89-Ф219 | 70x70-170x170 | 2.0-8.0 | 50 |
| ERW273 | Ф114-Ф273 | 90x90-210x210 | 3.0-10.0 | 45 |
| ERW325 | Ф140-Ф325 | 110x110-250x250 | 4.0-12.7 | 40 |
| ERW377 | Ф165-Ф377 | 130x130-280x280 | 4.0-14.0 | 35 |
| ERW406 | Ф219-Ф406 | 170x170-330x330 | 6.0-16.0 | 30 |
| ERW508 | Ф273-Ф508 | 210x210-400x400 | 6.0-18.0 | 25 |
| ERW660 | Ф325-Ф660 | 250x250-500x500 | 6.0-20.0 | 20 |
| ERW720 | Ф355-Ф720 | 300x300-600x600 | 6.0-22.0 | 20 |
Дата публикации: 14 января 2023 г.
